 신우 자동식소화기의 특징 |
 화재시 자동소화기능
기름이나 음식물이 과열되어 자연발화하여 온도가 상승하면 온도센서에 의해 1차온도(100℃)를 감지하여 1차경보음과
함께 차단밸브를 작동시켜 차단합니다.
그러나 기름이나 음식물에 붙은 불이 꺼지지 않고 계속 온도가 상승하여 2차온도 (139℃)가 지속되면 온도센서에 의해 소화기를 작동시켜 2차경보음과 함께 자동으로 소화합니다.
가스누설 감시기능
가스렌지나 배관부분에서 가스가 새어 나오면 가스누설탐지기가 공기중의 농도변화를 추적하여 일정농도(0.06~1.25%) 이상의 가스가 감지 되면 경보음과 동시에 차단밸브를 작동시켜 가스를 차단합니다.
렌지의 과열감지기능
가스렌지의 온도변화를 온도센서를 통해 감지하여 일정온도(100℃) 이상의 과열이 발생되면 경보음과 동시에 차단밸브를 작동시켜 가스를 차단합니다. |
| 가스탐지부의 설치위치 |
LNG, 도시가스(경)의 경우 천장에서 30cm 이내
LNG, 도시가스(중)의 경우 바닥에서 30cm 이내
LNG Gas기구(가스렌지) 최상층으로 부터 반경 1m이상 4m 이내에 설치 할 것.
LPG Gas기구(가스렌지) 최하층으로 부터 반경 1m이상 4m 이내에 설치 할 것. |
| 배선 매입시 고려사항 |
가스누설탐지부
- 전선사양 : TIV 0.8mm X 1P X 2
- 최대길이 : 8m
- 매립관 : PVC ￠16
- 제품 연결전선 길이 : 50cm |
가스차단부
- 전선사양 : TIV 0.8 X 1P X 1
- 최대길이 : 15m
- 매립관 : PVC ￠16
- 제품 연결전선 길이 : 50cm |
 수신부/조작부 |
| 감지부, 탐지부, DATA를 입력받아 중앙처리장치 의해 작동장치, 차단부를 제어, BUZZER 구동 및 현재상태를 DISPLAY 하고, 소화기의 압력상태 및 선로의 단선이나 쇼트 상태를 체크하여 해당부위를 표시합니다. |
|
|
| 구 분 |
사 양 |
| 정격전압 |
AC 220V/ 60Hz |
| 소비전력 |
6.1W |
| 예비전원 |
Ni-Cd Battery / DC 12V 600mAh |
| 사용온도범위 |
-10 ~ 50℃ |
| 연동사양(통신) |
외장 통신모듈 (RS-485, PLC) |
|
|
|
 |
| 기 능 |
기능표시 및 원격제어 |
| 사용온도 범위 |
-10 ~ 50℃ |
| S/W 방식 |
TACT S/W |
|
| 분사노즐/온도감지부 |
가스렌지 주위의 온도를 체크하여 온도변화에 따른 전기적 변화 DATA 는 수신부의 중앙처리장치에 각각 입력되어 1차 온도센서의 DATA에 의해 예비화재, 화재를 감지하며, 2차 온도센서 DATA에 의해 화재감지와 작동장치 구동을 제어합니다.
☞ 임의로 라이터 나 기타 열로 인한 변화로 소화기가 방사될 수 있습니다.
이 경우에는 당사 책임 없으며, 확인이 가능 합니다. |
|
|
| 구 분 |
사 양 |
1차 온도센서
|
종 류 |
온도센서형, 재용형 |
| 공칭작동온도 |
100℃ |
| 동작시간 |
0초 이내 (공칭작동온도 125%) |
2차 온도센서
|
종 류 |
온도센서형, 재용형 |
| 공칭작동온도 |
139℃ |
| 동작시간 |
60초 이내(공칭작동온도 125%) |
|
| 탐지부 |
가스가 누설이 되어 설정 경보농도이상이 되면 수신부로 가스누설 신호를 보내며 경보음 과 누설등이 점등 됩니다.
☞ 제품 구입시 사용 가스를 확인 후 해당제품을 구입하시기 바랍니다. |
|
|
| 구 분 |
사 양 |
| 정격전압 |
DC 12~18V |
| 적용가스종류 |
LNG(경)용/ LPG(중)용 |
| 경보농도 |
도시가스(중),LPG : 600~4,500 PPM 도시가스(경), LNG : 600~12,500 PPM |
| 가스검출방식 |
확 산 식 |
| 가스탐지소자 |
접촉 연소식 |
|
| 소화기 |
| 화재발생시 작동장치의 구동에 의해 소화약제의 방출관이 자동으로 개방되어 소화 약제를 방사, 화재를 초기에 소화합니다. |
|
|
| 구 분 |
사 양 |
| 방사효율 |
99% 이상 |
| 작동방법 |
누름핀 누름방식 |
| 소화용기 |
재 질 |
STS 304 |
| 두 께 |
1 t |
| 내 용 적 |
830 ㎖ |
방출도관
(동관) |
재 질 |
KS D 5301 C1220 |
| 두 께 |
0.7㎜ |
| 외 경 |
￠6.35 |
| 길 이 |
900㎜ |
| 소화약제 |
종 류 |
강 화 액 |
| 충 전 량 |
0.6ℓ |
방출구
(노즐) |
방사시간(20℃) |
11초 |
| 방사각도(20℃) |
76° |
| 공칭방호면적 |
690mm x 690mm |
| 유효설치높이(m) |
500mm~700mm |
|
| 차단부 |
수신부의 제어신호에 의해 가스밸브를 자동으로 개폐할 수 있습니다.
☞ 이미 설치된 가스밸브에 장착할 수 있는 핸들작동식과 밸브 설치후 차단부와 조립되는 밸브직결식이 있으므로 제품구입시 당사영업부에 문의하시기 바랍니다. |
| 차단부 모델 |
SV-20B |
SV-20H |
SV-20E |
| 규 격 |
20A |
입력15,20A/출력15A |
| 차단방식 |
핸들 작동식 |
밸브 직결식 |
전자밸브식 |
| Torque(Max) |
60kgf · com |
|
| 차단속도 |
10초 이내 |
0.5 sec |
| 사용압력 |
저압력(0.1kg / ㎠) |
| 내구성 |
6,000회 이상 |
60,000회 이상 |
| 구동제어방식 |
모터구동 리미트 S/W방식 |
솔레노이드방식 |
| 개폐방식 |
수동 및 원격 개폐 |
| 규 격(mm) |
W110*H100*D65 |
W106*H86*D66 |
- |
| 중 량(g) |
250 |
505(밸브포함) |
- |

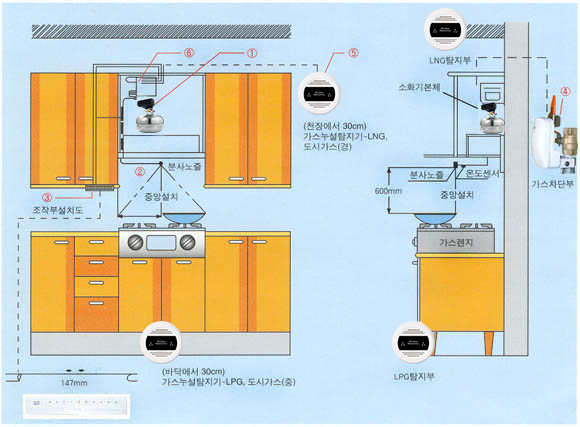

| 설치도면보기 |
| 구분 |
명칭 |
수량 |
| ① |
소화기부 |
1 |
| ② |
노즐부,감지부 |
1 |
| ③ |
조작부 |
1 |
| ④ |
차단부 |
1 |
| ⑤ |
탐지부 |
1 |
| ⑥ |
수신부 |
1 |
|
| ■ NOTE |
1. 후드명 : 슬라이드형(침니형의 경우 필히 협의 요함)
2. ① 소화기는 상부장 높이 245cm 이상 필요
3. BOX 크기 : 50x100
4. ③ 조작부는 화기로 부터 20cm 이상 이격 설치
5. 전선은 각 배관 BOX에서 30cm이상 여분이 있어야 함
6. ①과 ③번 사이는 전선의 연결통로가 필요하며, 가구의
협조가 필요함(BOX 매입 시공시 제외) |
|

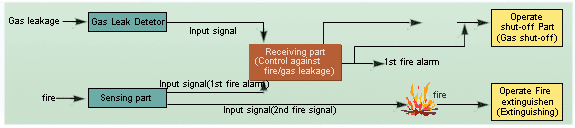

- Operation flow list of System -
 |
|
